三相130系列

文章来源：admin 添加时间：2014-06-24

通用规格 (General specifications)
步距精度　　　　5%
温　升　　　　80℃ Max
环境温度　　　　-20℃~+50℃
绝缘电阻　　　　100M Ω Min 500VDC
耐　压　　　　500V AC 1minute
径向跳动　　　　最大0.06mm（450g负载）
轴向跳动　　　　最大0.08mm（450g负载）

技术数据(Specifications)

型号	基本步距角	机身长L(mm)	保持转矩(N.m)	额定电流(A/phase)	驱动器电源输入	转子惯量(g.cm2)	电机重量(kg)	适配驱动器
3HB130-183	1.2°	183	20	4	AC220V4.5A	26700	14.1	YKA3722MA
3HB130-215		215	28	4	AC220V4.5A	33970	17.2	YKA3722MA
3HB130-247		247	35	4	AC220V4.5A	41240	19.8	YKA3722MA
3HB130-310		310	50	4.5	AC220V5A	48510	22.5	YKA3722MA

以上仅为代表性产品，可按要求另行制作。

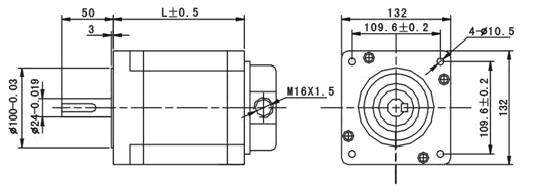

外形尺寸(Dimension)

备注：3HB130系列电机均采用8×30㎜平键，安装法兰厚度均为15mm。

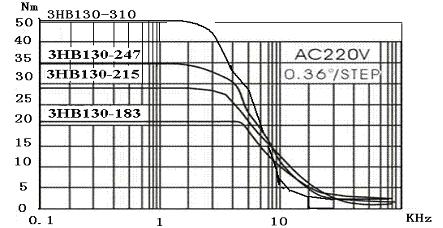

矩频特性曲线图(Frequency-torque characteristics)
3HB130-310力矩测试结果：

转速(RPM)	100	200	300	400	500	600	700	800	900	1000
力矩(Nm)	57	42	29	21	16	10	9	7	4	4

接线图(Connections)

三相混合式步进电机现在内部都已经是三角形接法，即把三相绕组首尾顺次相连，此时驱动器电流设定为√3倍相电流，此时电感量小，电机高速性能好。

注意事项：
1.电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。
2.对于电机引线方式，如果客户有特殊需求，请在订货前事先声明，由厂家接好线，用户不必自己改动。
3.电机与驱动器连接时，请勿接错相。
