三相57系列

文章来源：admin 添加时间：2014-06-24

通用规格 (General specifications)
步距精度　　　　5%
温　升　　　　80℃ Max
环境温度　　　　-20℃~+50℃
绝缘电阻　　　　100M Ω Min 500VDC
耐　压　　　　500V AC 1minute
径向跳动　　　　最大0.06mm（450g负载）
轴向跳动　　　　最大0.08mm（450g负载）

技术数据(Specifications)

型号	基本步距角	机身长L(mm)	保持转矩(N.m)	额定电流(A/phase)	驱动器电源最大容量	转子惯量(g.cm2)	电机重量(kg)	适配驱动器
3HB57-41	1.2°	40.5	0.45	5.2	DC60V5A	100	0.5	YKA3606MA
3HB57-54		53.5	0.9	5.6	DC60V5A	220	0.75	YKA3606MA
3HB57-76		76.4	1.5	5.8	DC60V5A	380	1.1	YKA3606MA

※ 以上仅为代表性产品，可按要求另行制作。

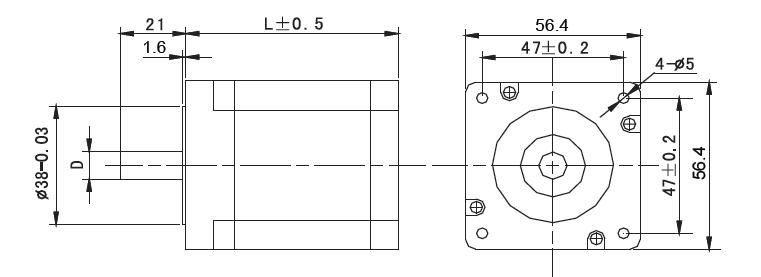

外形尺寸(Dimension):安装法兰厚度均为5mm。

型号	D(mm)	备注
3HB57-41	6.35	双平台
3HB57-54	6.35	双平台
3HB57-76	8.0	键3×15

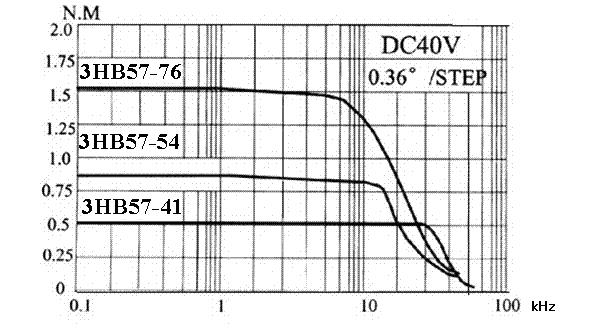

矩频特性曲线图(Frequency-torque characteristics)

接线：本公司三相混合式步进电机内部均已经接成三角形接法，以具有良好的高速特性；
57系列三根出线对应驱动器U、V、W端子，调换任意两条线即可使电机换向。

注意事项：
1.电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。
2.对于电机引线方式，如果客户有特殊需求，请在订货前事先声明，由厂家接好线，用户不必自己改动。
