二相57系列

文章来源：admin 添加时间：2014-06-24

通用规格 (General specifications)
步距精度　　　　5%
温　升　　　　80℃ Max
环境温度　　　　-20℃~+50℃
绝缘电阻　　　　100M Ω Min 500VDC
耐　压　　　　500V AC 1minute
径向跳动　　　　最大0.06mm（450g负载）
轴向跳动　　　　最大0.08mm（450g负载）
技术数据(Specifications)

型号	步距角	电机长度(mm)	保持转矩(Nm)	额定电流(A)	相电阻(Ω)	相电感(mH)	转子惯量(g.cm2)	电机重量(kg)
2HB57-41	1.8°	41	0.39	2.0	1.4	1.4	120	0.45
2HB57-51		51	0.72	3.0	1.65	0.9	275	0.65
2HB57-56		56	0.9	3.0	0.75	1.1	300	0.7
2HB57-76		76	1.35	3.0	1.0	1.6	480	1.0

※ 以上仅为代表性产品，可按要求另行制作。

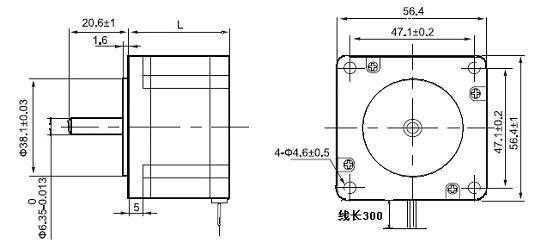

外形尺寸(Dimension) ※　57系列四款电机轴径均为6.35mm。

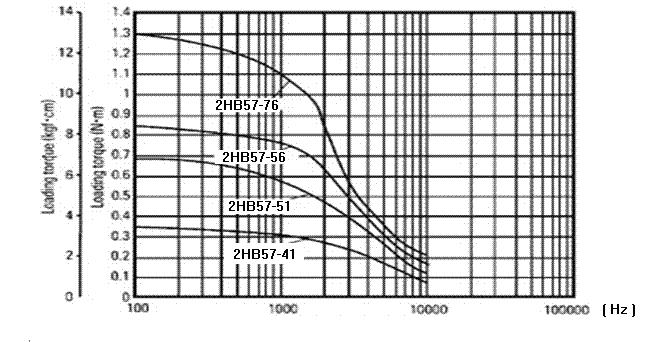

矩频特性曲线图(Frequency-torque characteristics)

接线图(Connections)

注意：1.电机特性数据和技术数据都是在YKA2404MA驱动器驱动的情况下测得，测试电压为28VDC。
2.电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。
3.对于电机引线方式，如果客户有特殊需求，请在订货前事先声明，由厂家接好线，用户不必自己改动。
4.电机与驱动器连接时，请勿接错相。
